Cara Menghitung Kebutuhan Kompresor Udara (CFM)

Langkah 1 — daftar konsumsi udara setiap alat

Mulai dari data pabrikan tiap peralatan pneumatik: silinder, aktuator, impact wrench, spray gun, blow gun, mesin pengemas, dan lainnya. Angka yang dicari adalah konsumsi udara pada tekanan kerja, biasanya tertulis dalam CFM, l/menit, atau m³/menit.

Hindari menebak dari daya motor. Dua alat dengan daya sama bisa punya konsumsi udara berbeda jauh, tergantung rancangan dan tekanan kerjanya.

Langkah 2 — kalikan dengan faktor pemakaian

Hampir tidak ada alat yang menyedot udara sepanjang shift. Impact wrench di bengkel mungkin hanya aktif 15–20% dari waktu kerja, sementara silinder pneumatik pada jalur otomatis bisa mendekati pemakaian penuh. Kalikan konsumsi tiap alat dengan perkiraan faktor pemakaiannya.

Perhatikan pula beban puncak: alat mana yang realistis menyala bersamaan? Kebutuhan rata-rata menentukan ukuran unit, sementara beban puncak menentukan perlu tidaknya tangki udara yang lebih besar untuk meredam lonjakan.

Langkah 3 — tambahkan margin kebocoran dan pengembangan

Instalasi udara yang sudah berumur hampir selalu bocor — pada sambungan, selang, dan katup. Pada sistem yang tidak pernah diaudit, kebocoran dapat menyerap bagian yang tidak kecil dari total konsumsi, sehingga margin untuk kebocoran perlu dimasukkan sejak awal.

Tambahkan pula margin pengembangan bila ada rencana penambahan mesin. Menaikkan kapasitas di awal jauh lebih murah daripada mengganti unit dua tahun kemudian.

Langkah 4 — tetapkan tekanan kerja, bukan hanya debit

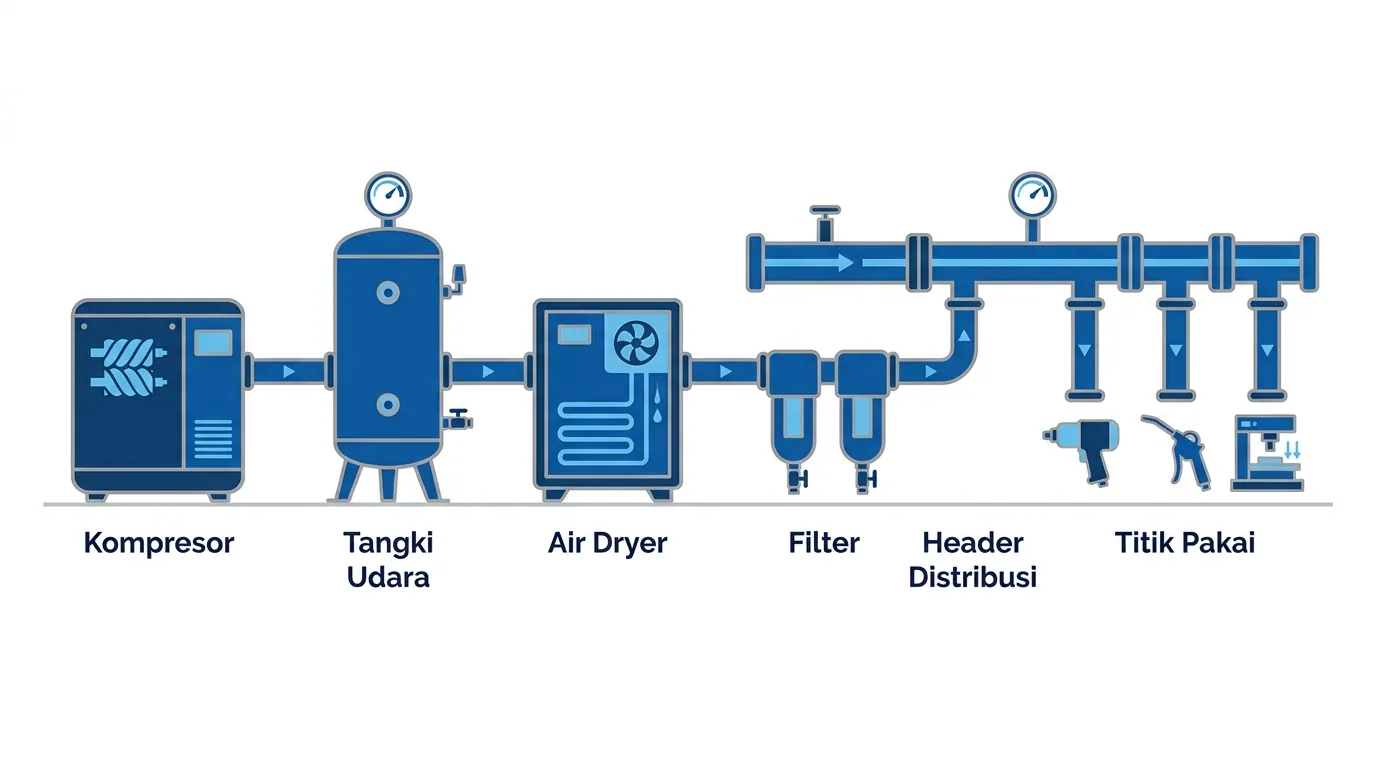

Debit dan tekanan harus ditentukan bersamaan. Acuannya adalah alat dengan tuntutan tekanan tertinggi, ditambah rugi tekanan di sepanjang jalur: dryer, filter, panjang pipa, dan setiap belokan menurunkan tekanan yang sampai ke titik pakai.

Menaikkan tekanan kerja bukan solusi gratis — setiap tambahan 1 bar menaikkan konsumsi daya kompresor sekitar 6–7%. Sering kali memperbaiki jalur pipa lebih hemat daripada menaikkan setelan tekanan.

Konversi satuan yang sering dipakai

Katalog kompresor beredar dalam satuan yang berbeda-beda, jadi samakan dulu sebelum membandingkan.

• 1 m³/menit = 35,31 CFM
• 1 CFM = 1,699 m³/jam = 28,32 l/menit
• 1 l/detik = 2,12 CFM
• 1 bar = 14,5 psi

Contoh perhitungan

Sebuah lini pengemasan dengan 12 silinder pneumatik (2 CFM masing-masing, pemakaian 70%), 3 impact wrench (5 CFM, pemakaian 20%), dan 1 blow gun (4 CFM, pemakaian 10%).

Silinder: 12 × 2 × 0,7 = 16,8 CFM. Impact wrench: 3 × 5 × 0,2 = 3 CFM. Blow gun: 1 × 4 × 0,1 = 0,4 CFM. Total kebutuhan rata-rata = 20,2 CFM.

Tambah margin kebocoran 15% → 23,2 CFM. Tambah margin pengembangan 25% → sekitar 29 CFM pada 7 bar, setara 0,82 m³/menit. Unit yang dipilih harus punya FAD minimal sebesar itu pada tekanan kerja 7 bar — pada kompresor screw, kebutuhan sebesar ini umumnya jatuh di kelas daya 5,5–7,5 kW, tetapi angka pastinya harus dibaca dari tabel FAD pabrikan.

Baca FAD, bukan kW

Kesalahan paling mahal dalam pengadaan kompresor adalah membandingkan unit berdasarkan daya motor. kW adalah daya listrik yang diserap, bukan udara yang dihasilkan. Angka yang menentukan adalah FAD (Free Air Delivery) pada tekanan kerja Anda.

Dua unit 37 kW dari pabrikan berbeda bisa memberi FAD yang berbeda, dan selisih itu berulang setiap jam operasi selama umur pakainya. Bandingkan FAD pada tekanan yang sama, lalu bandingkan konsumsi daya untuk menghasilkan FAD tersebut.
