Instalasi Perpipaan Udara Bertekanan — Sizing, Drop Tekanan & Layout

Pipa yang kekecilan adalah kebocoran yang tidak terlihat

Udara yang mengalir melalui pipa kehilangan tekanan karena gesekan. Bila pipanya terlalu kecil, kerugian itu menumpuk sepanjang jalur, dan alat di ujung terjauh bekerja pada tekanan yang lebih rendah daripada yang keluar dari kompresor.

Reaksi yang paling umum adalah menaikkan setelan tekanan kompresor. Cara itu memang menyelesaikan gejalanya, tetapi setiap tambahan 1 bar menaikkan konsumsi daya kompresor sekitar 6–7% — dan tambahan itu terus dibayar setiap jam operasi, selama bertahun-tahun. Memperbesar pipa dibayar satu kali.

Kabar baiknya, rugi gesek turun sangat cepat terhadap diameter — kira-kira sebanding dengan diameter pangkat lima. Menaikkan pipa utama dari 1 inci ke 1¼ inci saja sudah memangkas rugi geseknya sekitar tiga kali lipat, dengan selisih harga bahan yang kecil.

Berapa drop tekanan yang boleh

Perancangan yang lazim menargetkan total kehilangan tekanan dari kompresor sampai titik pakai terjauh tidak lebih dari sekitar 0,3 bar, dengan bagian terbesarnya dialokasikan untuk pipa distribusi dan sisanya untuk selang, kopling cepat, serta filter di titik pakai.

Perhatikan bahwa selang dan kopling cepat sering menyumbang kerugian yang lebih besar daripada puluhan meter pipa utama. Selang yang panjang dan berdiameter kecil di meja kerja bisa meniadakan seluruh usaha memperbesar pipa di atas kepala.

Fitting menambah panjang jauh lebih banyak dari dugaan

Sizing pipa tidak dihitung dari panjang lurusnya saja, melainkan dari panjang ekuivalen: panjang pipa lurus ditambah nilai setara dari setiap belokan, tee, dan katup di sepanjang jalur.

Nilainya biasanya dinyatakan sebagai kelipatan diameter pipa. Satu belokan 90° setara sekitar 30 kali diameter pipa lurus; percabangan tee yang dilewati tegak lurus jauh lebih besar lagi; dan sebuah globe valve bisa setara ratusan kali diameter — sering menjadi penyempitan terburuk di seluruh instalasi tanpa ada yang menyadarinya.

Konsekuensi praktisnya sederhana: jalur pendek dengan banyak belokan bisa jauh lebih rugi daripada jalur panjang yang lurus. Rapikan rutenya, ganti belokan tajam dengan belokan lebar, dan pilih katup full bore.

Ring main mengalahkan cabang buntu

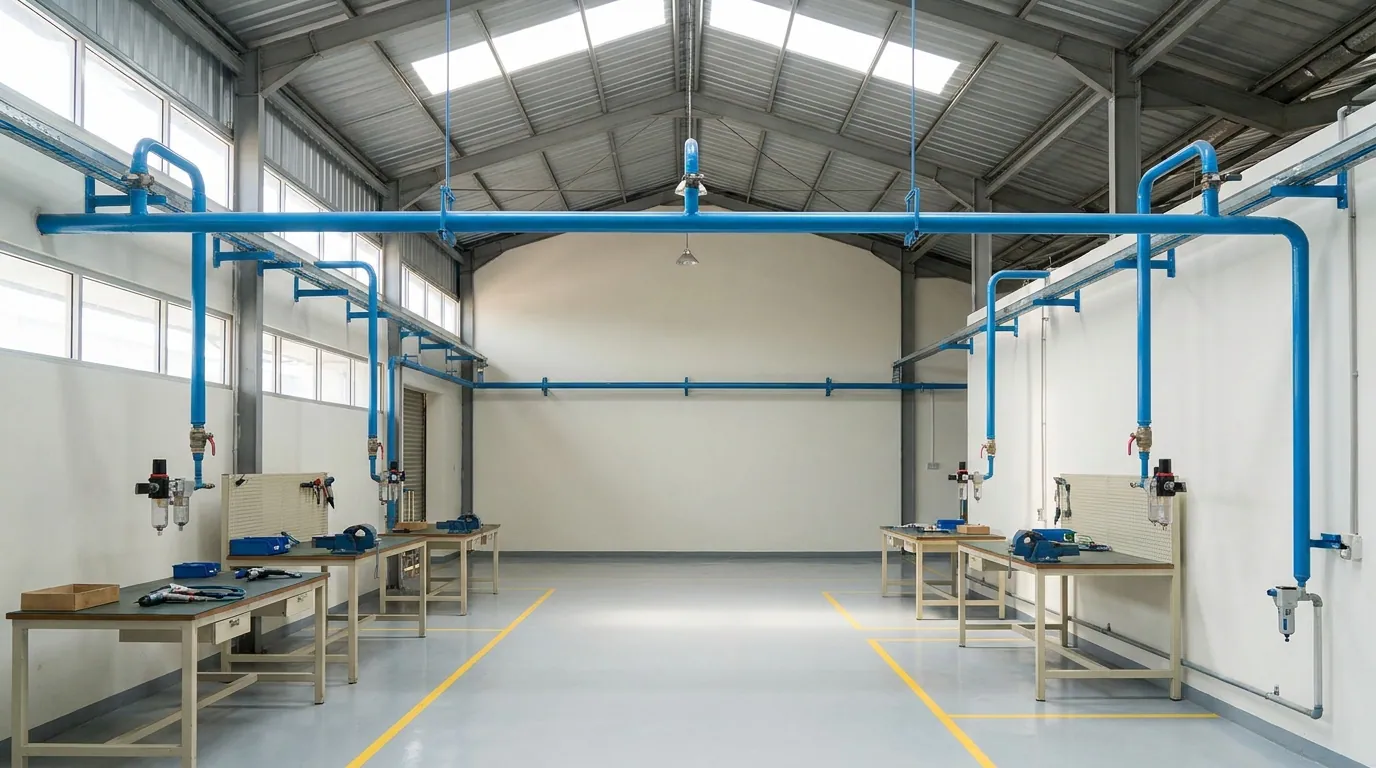

Pada layout cabang buntu, udara menuju titik terjauh hanya punya satu jalan, dan seluruh rugi gesek jalur itu ditanggung penuh. Pada layout ring — pipa utama yang mengelilingi area produksi dan kembali menyatu — setiap titik pakai disuplai dari dua arah sekaligus.

Efeknya besar dan murah: panjang efektif menuju titik terjauh kira-kira separuh, alirannya terbagi dua sehingga rugi geseknya turun jauh lebih dari separuh, dan lonjakan pemakaian di satu sudut tidak lagi menjatuhkan tekanan di sudut lain.

Tambahkan katup isolasi di beberapa titik pada ring, sehingga satu zona bisa diperbaiki atau ditambah tanpa mematikan udara ke seluruh pabrik.

Kemiringan pipa dan cabang dari atas

Udara yang keluar dari kompresor membawa uap air, dan uap itu mengembun di sepanjang pipa yang mendingin. Air kondensat yang terbawa ke alat pneumatik menyebabkan karat, kerusakan seal, dan cacat produk pada pengecatan atau pengemasan.

Dua kebiasaan pemasangan menyelesaikan sebagian besar masalah ini, dan keduanya tidak menambah biaya sama sekali bila dikerjakan sejak awal.

• Beri kemiringan sekitar 1–2% pada pipa utama searah aliran, dan akhiri di kaki penampung (drop leg) dengan pembuangan di bagian bawahnya — sehingga kondensat mengalir ke tempat yang memang disediakan.
• Ambil setiap cabang dari sisi ATAS pipa utama, melengkung ke atas lebih dulu sebelum turun ke titik pakai. Kondensat mengalir di dasar pipa, jadi cabang dari atas membuatnya tidak ikut turun ke alat.
• Pasang pembuangan otomatis pada tiap titik rendah, dan periksa bahwa pembuangan itu benar-benar bekerja — pembuangan otomatis yang macet adalah penyebab kondensat yang paling sering tidak terdeteksi.
• Sediakan penurunan (drop) untuk setiap titik pakai, jangan menyambungkan selang langsung ke pipa utama.

Bahan pipa, dan satu bahan yang tidak boleh dipakai

Pipa baja galvanis adalah pilihan tradisional dan kuat, tetapi permukaan dalamnya berkarat seiring waktu dan serpihan karat itu terbawa ke alat pneumatik. Stainless steel menghilangkan masalah tersebut dengan biaya lebih tinggi. Pipa aluminium modular semakin umum karena permukaan dalamnya halus sehingga rugi geseknya rendah, pemasangannya cepat tanpa pengelasan, dan sambungannya bisa dibongkar-pasang saat layout pabrik berubah.

Satu hal yang tidak boleh dinegosiasikan: pipa PVC biasa tidak boleh dipakai untuk udara bertekanan. PVC menjadi getas seiring waktu dan bila pecah di bawah tekanan, ia pecah menjadi serpihan tajam yang terlempar — berbeda sama sekali dari pipa logam yang gagal dengan cara jauh lebih jinak. Ini persoalan keselamatan kerja, bukan preferensi teknis.

Urutan pemasangan pengolahan udara

Urutan komponen menentukan apakah masing-masing bekerja atau justru saling merusak. Susunan yang lazim: kompresor, aftercooler, tangki udara, pra-filter, dryer, lalu filter akhir sebelum masuk jalur distribusi.

Alasannya berurutan. Aftercooler dan tangki menurunkan suhu dan menjatuhkan sebagian besar air sebelum dryer bekerja, sehingga dryer tidak kewalahan. Pra-filter menahan oli dan partikel yang akan mencemari media dryer. Filter akhir menangkap sisa partikel setelah dryer.

Memasang dryer langsung di keluaran kompresor yang masih panas adalah kesalahan yang mahal: dryer bekerja jauh di luar kondisi rancangannya, dan titik embun yang dijanjikan tidak pernah tercapai.

Sisakan ruang untuk pengembangan

Instalasi perpipaan berumur jauh lebih panjang daripada mesin yang disuplainya. Pipa utama yang dipasang hari ini kemungkinan besar masih terpasang ketika lini produksi sudah dua kali berubah.

Karena itu, ukuran pipa utama sebaiknya dihitung untuk kebutuhan yang direncanakan, bukan hanya kebutuhan sekarang, dan sediakan titik cabang bertutup di beberapa lokasi. Menambah cabang pada instalasi yang sudah dirancang untuk itu adalah pekerjaan setengah hari; menaikkan ukuran pipa utama di pabrik yang sedang berjalan adalah proyek tersendiri.
